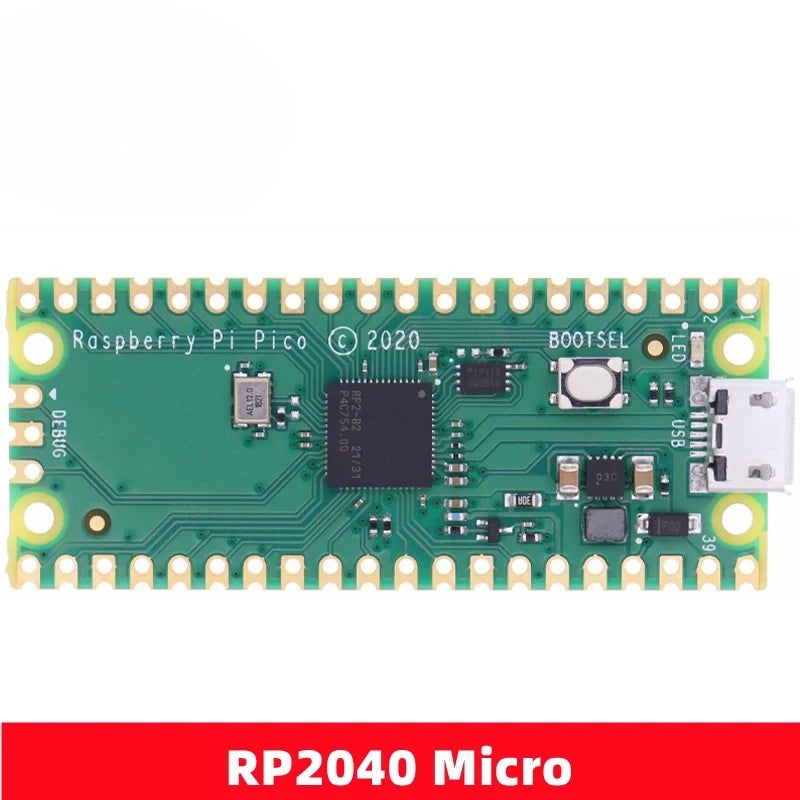

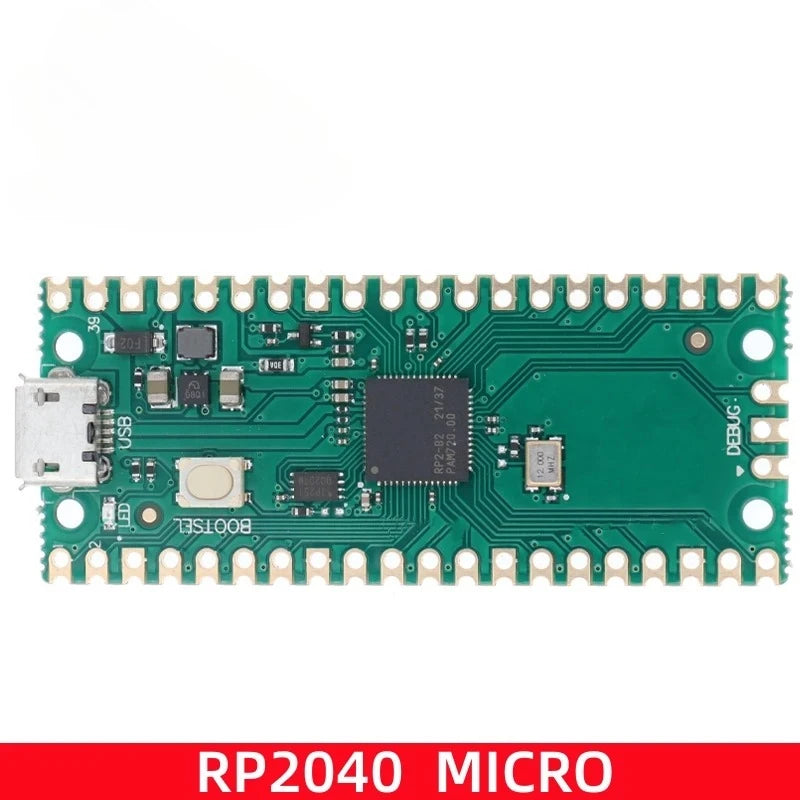

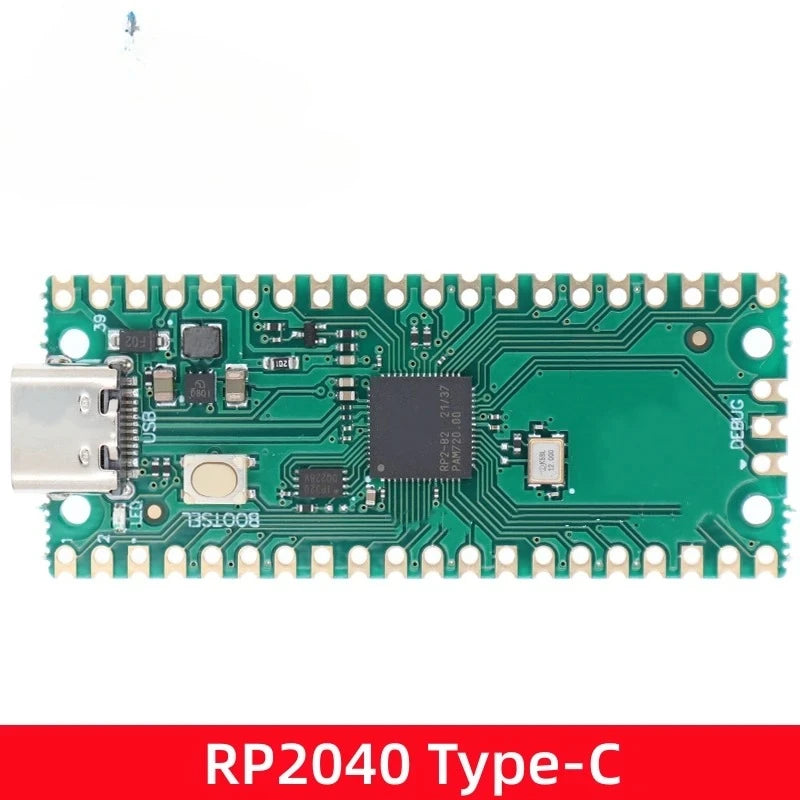

Micro RP2040

Le Raspberry Pi Pico est une carte microcontrôleur basée sur la puce microcontrôleur Raspberry Pi RP2040. Il a été conçu pour être une carte microcontrôleur à faible coût et haute performance avec des interfaces numériques flexibles. Le Raspberry Pi Pico dispose de deux cœurs ARM Cortex-M0+ fonctionnant jusqu'à 133 MHz; 256 Ko de RAM; 30 broches GPIO; et un large éventail d'options d'interface. Ceci est associé à 2 Mo de mémoire Flash QSPI embarquée pour le stockage de code et de données.

En plus de ressources matérielles puissantes, Pico dispose d'un support logiciel riche et complet et de ressources communautaires. Il est livré avec un SDK C/C++ officiel complet de Raspberry Pi, un SDK Micropython. Il suffit de cliquer sur "https://pico.raspberrypi.org/getting-started" pour commencer avec Raspberry Pi Pico.

Pico a été conçu pour utiliser des connecteurs à broches de 0,1" soudés (il est plus large de 0,1" qu'un boîtier DIP standard à 40 broches) ou peut être utilisé comme un "module" montable en surface, car les broches E/S utilisateur sont également crénelées. Il y a des pastilles SMT sous le connecteur USB et le bouton BOOTSEL, ce qui permet d'accéder à ces signaux s'il est utilisé comme un module SMT soudé par refusion.

Spécification:

• Puce microcontrôleur RP2040 conçue par Raspberry Pi au Royaume-Uni

• Processeur Dual-core Arm Cortex M0+, horloge flexible allant jusqu'à 133 MHz

• 264 Ko de SRAM et 2 Mo de mémoire Flash embarquée

• Le module crénelé permet une soudure directe sur les cartes porteuses

• USB 1.1 avec prise en charge de l'appareil et de l'hôte

• Modes de veille et de dormance à faible consommation

• Programmation par glisser-déposer à l'aide du stockage de masse via USB

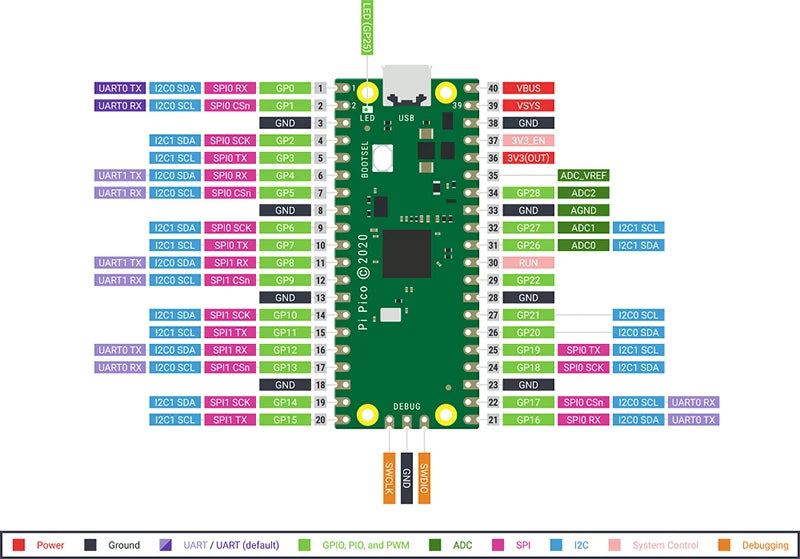

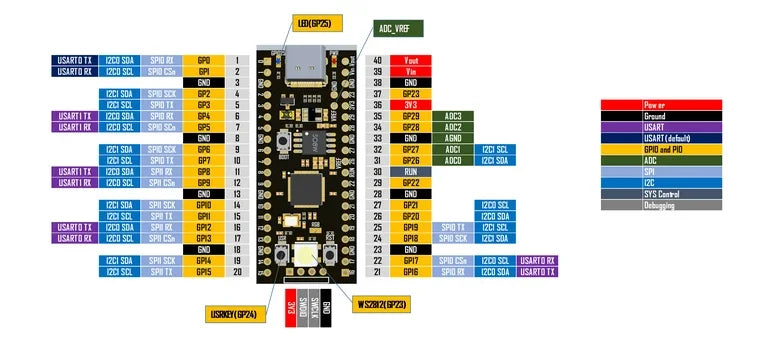

• 26 broches GPIO multifonctions

• 2 × SPI, 2 × I2C, 2 × UART, 3 × ADC 12 bits, 16 × canaux PWM contrôlables

• Horloge et minuteur précis intégrés

• Capteur de température

• Bibliothèques à virgule flottante accélérées sur puce

• 8 machines d'état PIO (Programmable I/O) pour la prise en charge de périphériques personnalisés

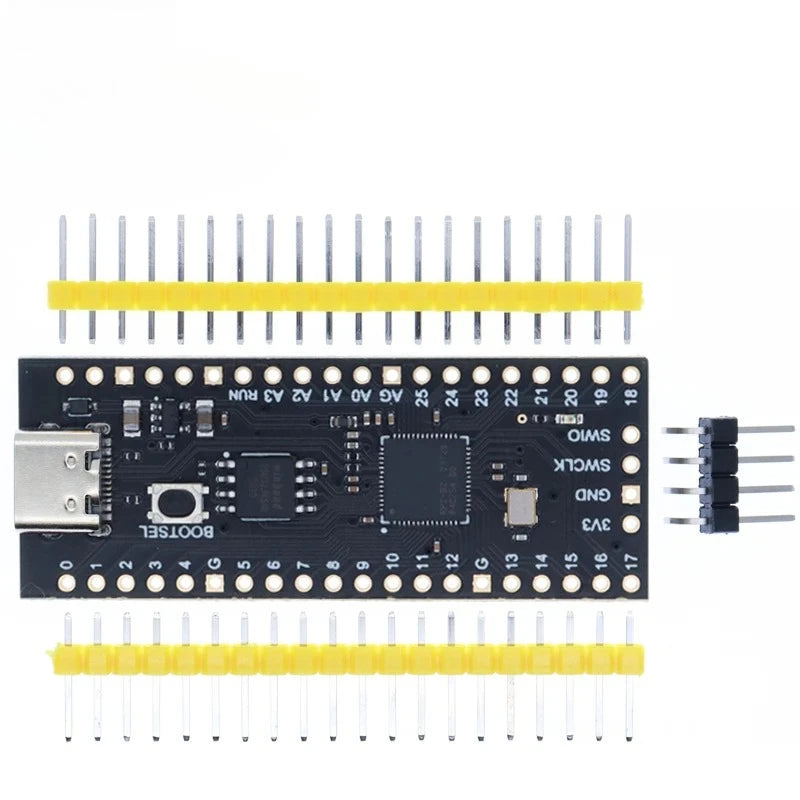

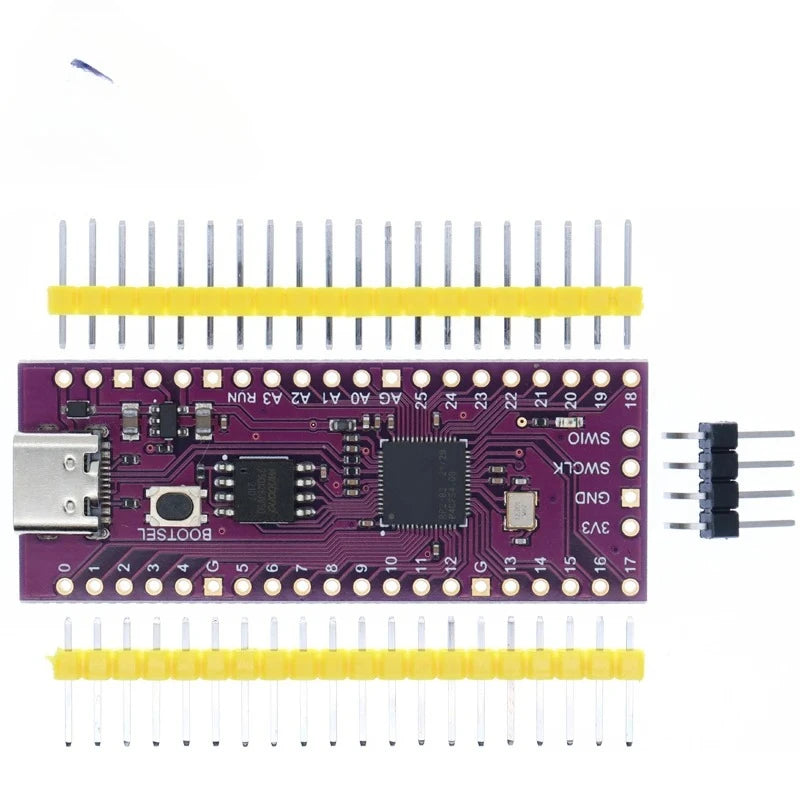

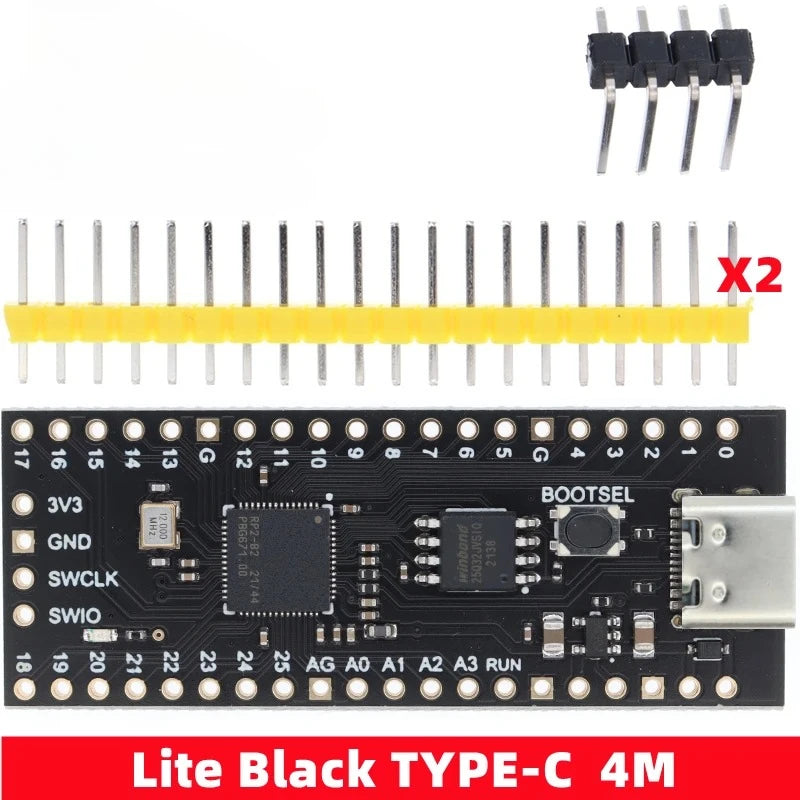

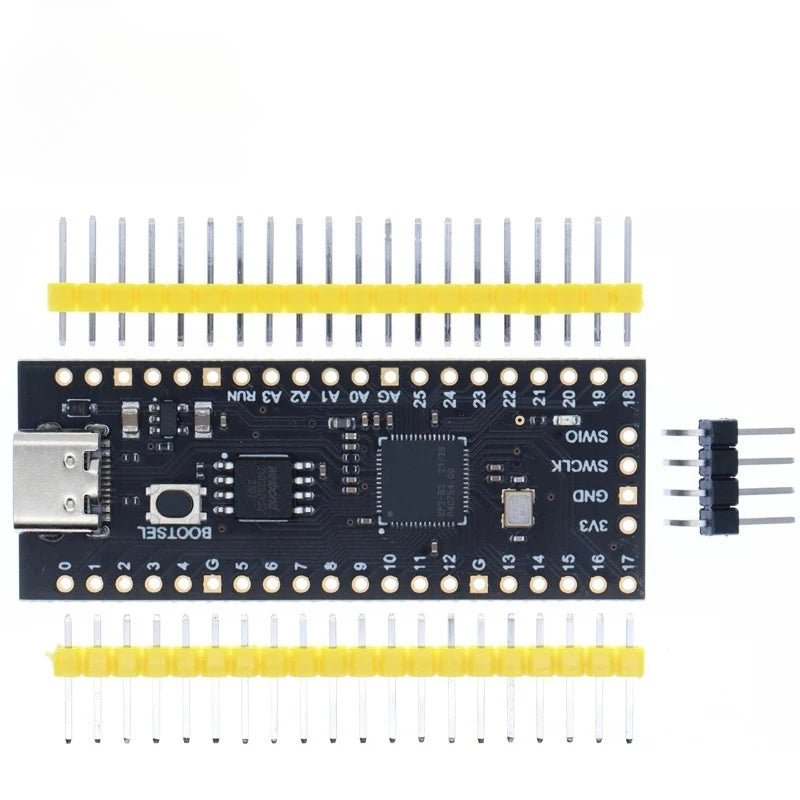

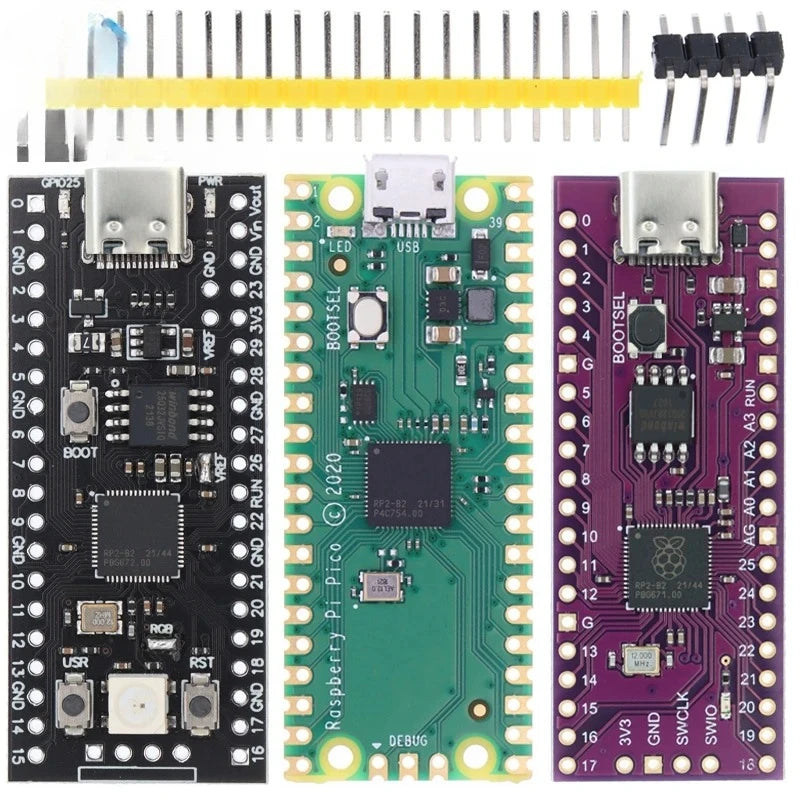

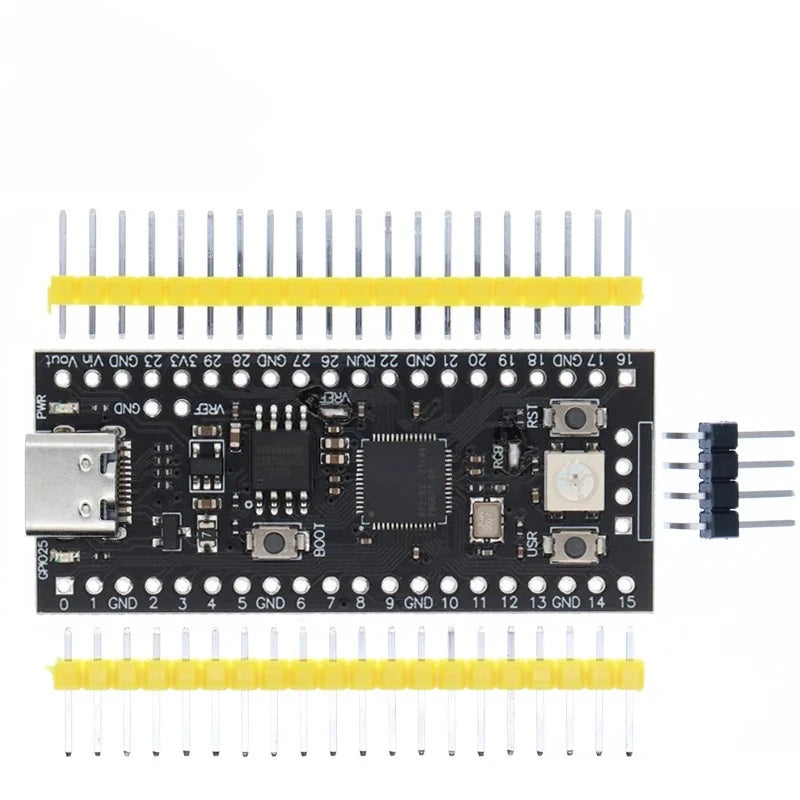

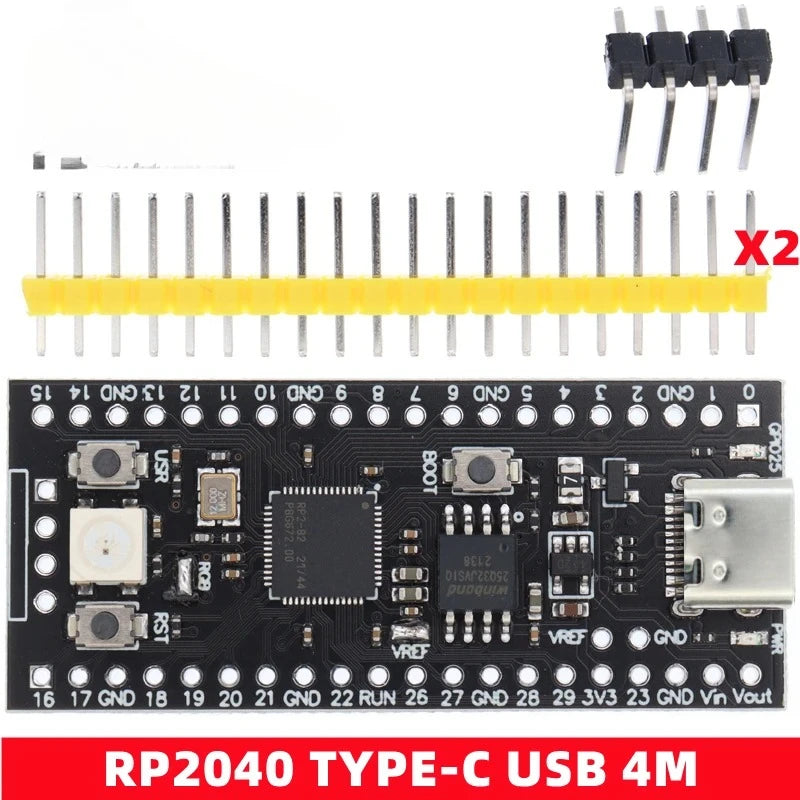

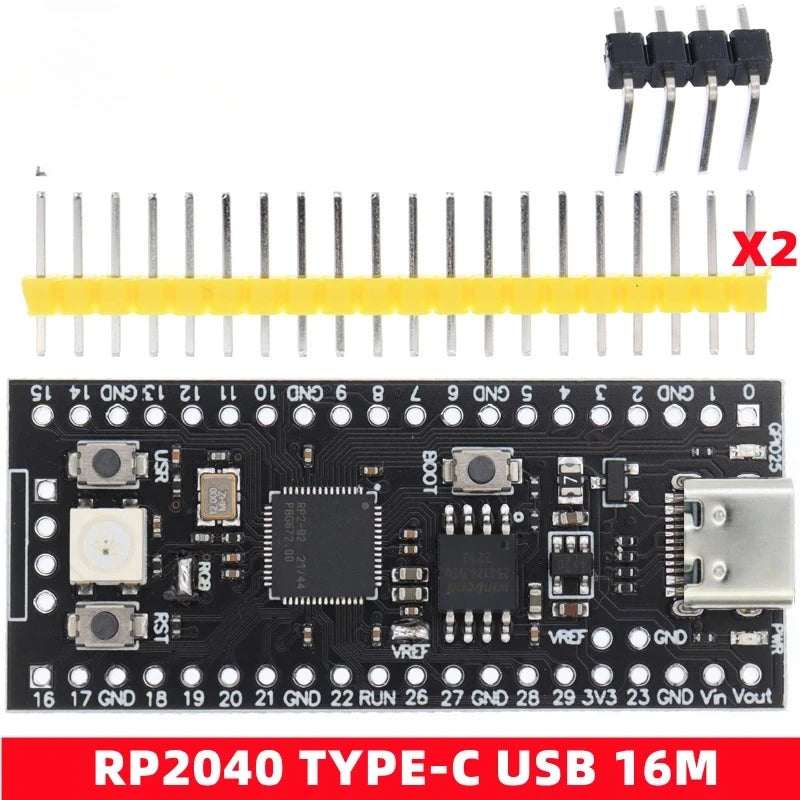

RP2040 TYPE-C - 4 Mo/16 Mo

Processus de mise à jour du micrologiciel :

1. Tout d'abord, insérez le câble USB de l'interface TYPE-C et connectez l'autre extrémité à l'ordinateur ;

2. Appuyez longuement sur le bouton BOOT ;

3. Appuyez sur le bouton RST ;

4. Relâchez le bouton BOOT après 1 seconde ;

5. L'ordinateur le reconnaîtra automatiquement comme un disque dur amovible ;

6. Copiez le fichier à télécharger (graver) sur le disque dur amovible qui apparaît, et la carte principale redémarrera automatiquement.
