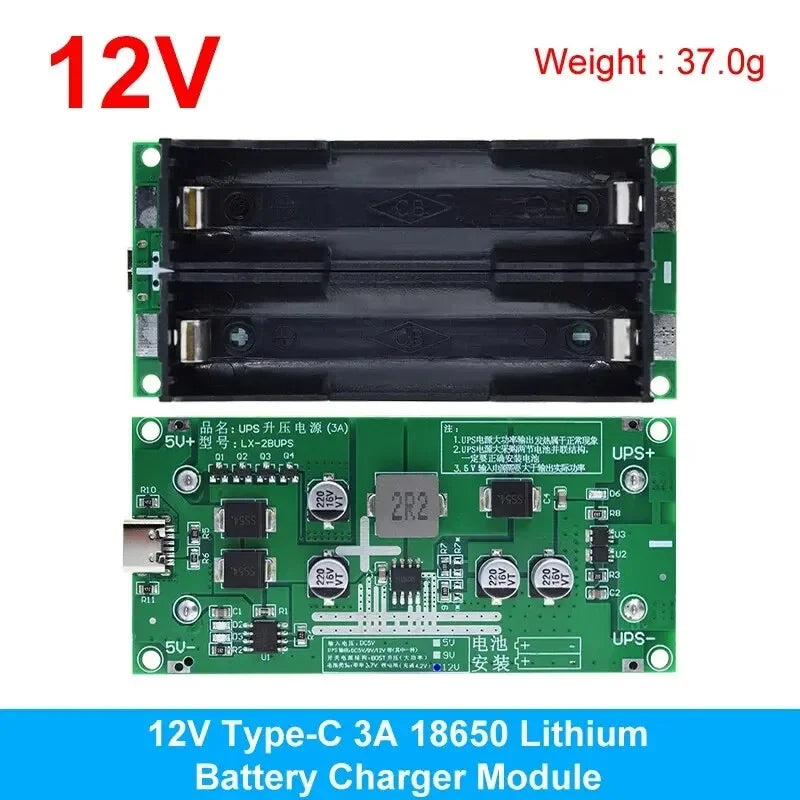

Type-C 15W 3A Schnellladung USV-Netzteil / 18650 Lithium-Batterie-Ladegerät-Modul DC-DC Aufwärtswandler 5V 9V 12V

Produktparameter:

Eingangsspannung: DC5V oder USB Typ-C

Ausgangsspannung: HW-465A 5V/3A HW-465B 9V/1.6A HW-465C 12V/1.2A

Ausgangsleistung: Nennleistung maximal 15W

Ladeabschaltspannung: 4,2V ± 1%

Batterie-Tiefentladeschutzspannung: 2,5V

Statischer Stromverbrauch: ca. 10mA

Anwendungsbereich: Es kann für die kontinuierliche Stromversorgung von Netzwerk- oder Überwachungsgeräten wie Routern und Switches in verschiedenen Szenarien sowie für Infrarotalarme verwendet werden.

Produkteigenschaften:

*Automatisches Laden bei eingehenden Anrufen, unterbrechungsfreies Umschalten bei Stromausfällen und Start

*Integrierte LED-Anzeige für Lade-/Voll-/Ausgangsstatus

*Die integrierte Lithiumbatterie verfügt über Schutzfunktionen wie Überladung, Tiefentladung, Überstrom, Übertemperatur usw.

*Drei verschiedene Versionen der Ausgangsspannung: 5V, 9V und 12V zur Auswahl

*Der Batteriehalter kann parallel mit mehreren Abschnitten verbunden werden, um ein stabiles und ausreichendes Laden und Entladen zu gewährleisten

*USB Type-C/DC5V-Stromeingangsschnittstelle, zwei Stromversorgungsmodi zur Auswahl

Wichtige Hinweise:

1. Achten Sie auf die Verdrahtung gemäß dem Diagramm und machen Sie keine Fehler.

2. Die positive und negative Richtung der Batterie muss korrekt sein, da es sonst zu Schäden kommen kann.

3. Beim gleichzeitigen Laden und Entladen oder bei übermäßiger Hitzeentwicklung ist eine verstärkte Wärmeableitung erforderlich.

4. Wenn der Schutz aufgrund falscher Verdrahtung oder versehentlichen Kontakts während des Gebrauchs nicht ausgibt, kann nach der Fehlerbehebung die 5V USB-Stromversorgung wiederhergestellt werden, um den Ausgang zu aktivieren.

Anwendung:

Batteriehalter hinten an Lithiumbatterie anschließen --> 5V Eingangsspannung anschließen --> USV+- an Last anschließen

Nach dem Anschließen der Batterie leuchtet die rote Anzeigeleuchte für den integrierten Ausgang auf, und das Telefonladegerät und das Datenkabel werden an die Typ-C-Schnittstelle angeschlossen. Die Ladeanzeige der Batterie zeigt den Lade- oder Vollzustand an.

Nachdem das USV-Terminal an das Lastgerät angeschlossen ist, wird bei vorhandener Stromversorgung am Eingangsanschluss der Strom gleichzeitig bezogen, während geladen und entladen wird (die Eingangsstromversorgung liefert einen Strom von 3A oder mehr). Die externe Stromversorgung wird getrennt und schaltet ohne Verzögerung automatisch auf Batterieversorgung um. Wenn die Batteriespannung unter 2,5V entladen wird, wird der Ausgangsspannungsschutz reduziert. Bei Überhitzung und Überlastung blinkt die rote Ausgangsleuchte und es wird ein Schutz ausgelöst.
